小起订 | 1 |
---|---|
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 15 |
工作温度 | 45 |

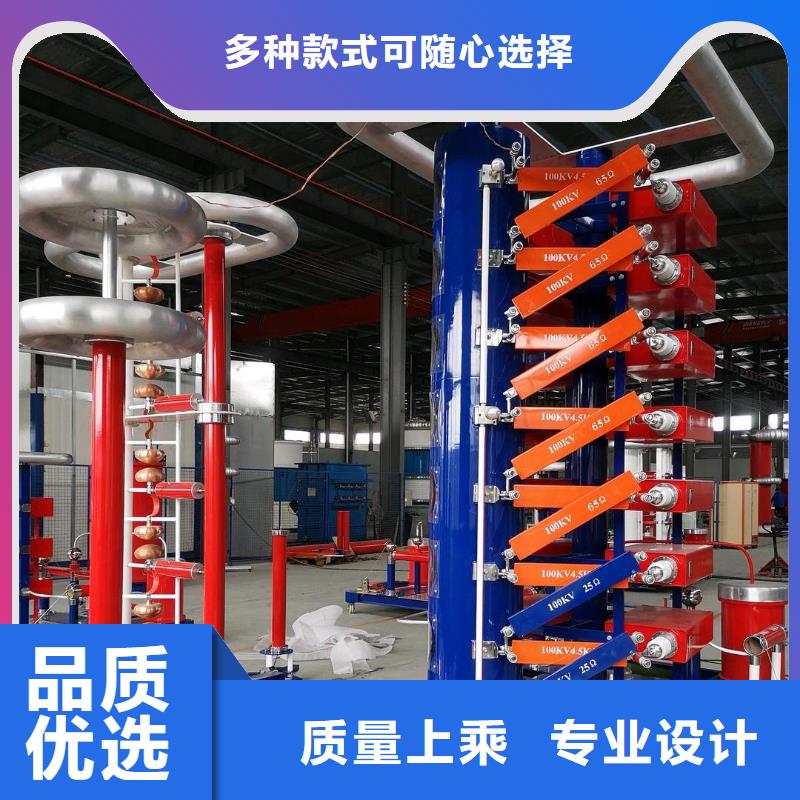

常德雷电冲击发生器 概述冲击电压发生器是产生冲击电压波的装置,用于检验电力设备耐受大气过电压和操作过电压的绝缘性能,冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波,标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。二、产品型号编制说明原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置,其基本原理框图如下:冲击大电压测试装置框图设备总共分为以下四个部分:1)高压直流充电单元;2)冲击设备本体:电容器/电阻和电感3)放电装置和测试箱;4)手动控制系统或计算机测控系统CJDY系列冲击电压发生器主回路电路结构图如下:三、产品图片类似结构照片四、使用条件4.1安装、使用处海拔高度不超过1000米4.2周围空气温度:-20℃~+40℃,空气相对湿度不大于85%(20℃) 4.3无导电尘埃存在4.4无火灾及爆炸危险品4.5不含有腐蚀金属和绝缘的气体和蒸汽4.6无剧烈振动、碰撞和强烈颠簸4.7地平水平面不超过3度,移动式装置地面不平度1mm/2 mm4.8电源电压的波形为正弦波,波形畸变率小于3%,频率50Hz,电源侧应不遭受来自外部的过电压。4.9设有一可靠接地点,接地电网应有良好的冲击特性,稳态下接地电阻不应大于0.5且接地点应在本体附件。4.10产生雷电冲击电压波时,发生器高压端对周围接地物体的小。
常德雷电冲击发生器冲击发生器本体尺寸:高1826.5*宽1680*长2860(单位:mm)4.8 300KV弱阻尼电容分压器弱阻尼电容分压器由四节脉冲电容器串接组成。阻尼电阻采用多段分布式,电容器为无感结构,低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上,底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置,以防止操作冲击试验时的异常闪络放电。高压臂电容器由一节组成,每节额定参数400kV/400 Pf额定电压标准雷电波00kV高压臂标称电容量: 400pF部分响应时间 Tα≤100nS过冲β≤20%刻度因数不确定度 Kε≤1%弱阻尼电容分压器的方波响应特性满足GB311标准要求分压器配备一只低压臂电容器,分压比为、1000:1,分压比精度小于±1%;分压器为可移动式,顶部装有均压装置,高压臂电容器采用无感电容器制作。分压器装有移动橡胶轮,方便分压器整体移动。
<常德>天正华意电气设备有限公司 冲击电压发生装置批发价格常德常德雷电冲击发生器所有同步放电球均装在封闭的绝缘筒内,每级球隙处均装有放电观察窗,设备运行过程中不断供给过滤的干净空气,球隙不易受环境变化的影响,放电稳定可靠,构成封闭的点火放电系统;同时每级回路内装有并联放电间隙,所有这些措施大大提高了同步放电的范围 4.3 主电容采用金属外壳套管脉冲电容器,复合膜油浸绝缘, 体积小,重量轻,电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。 调波电阻为板形结构,环氧浇铸,无感绕法,接头均为弹簧压接式,换接方便,允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 4.5 自动接地系统:电容器的高压端各有一套自动接地装置,当停止充电或按下紧急停止按钮时自动接地系统启动,发生器主电容通过放电电阻自动接地。4.6 采用单边半波整流充电方式,充电电压为100kV。手动、自动控制调压,从零至100KV连续可调,点火放电瞬间充电电源自动关断,保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上,构成充电、整流、本体一体化充电装置,外形简洁、美观。
<常德>天正华意电气设备有限公司 冲击电压发生装置批发价格常德常德雷电冲击发生器 原理简介 整流充电:通过调压器升压,可控硅整流,实现充电。 冲击发生器:通过水银继电器来完成触发。 分压器:采用电阻分压,采集电压信号。 冲击电流调波元件:根据不同的波形选择不同的电阻和电感。 控制单元:上位机采用触摸屏,优点:稳定可靠。下位机采用三菱PLC,优点:运行速度快,稳定。 分压器、分流器:由青岛天正华意电气自己研发。采用纯电阻分压方式。1.4适用范围1.4.1依据标准:控制设备,是根据GB18802.1低压配电系统的电涌保护器 部分: 性能要求和试验方法和GB18802.2电信和信号网络的电涌保护器 部分:性能要求和试验方法研制而成的,本系列冲击电流测试设备主要用于产生强大的雷电冲击电流,用于研究和检测避雷器、SPD等电器设备耐受雷电冲击电流的热和电动力的能力,也可用于电工科技、等离子体、基础物理和环境科学等其它领域。1.4.2主要性能参数:1.2/50电压输出为10kV2安装说明及注意事项2.1外部接线:2.2控制器、发生器?1.电源插座:电源交流220V,输入接L和N相。?2.接地排:使用铜编织袋连接到本体柜的接地排上。?3.直流充电高压插头:上下两个插头对应颜色进行连接,充电时有高压存, 禁止在操作时进行插拔,有点击的危险。?4.黑色线缆为控制线缆,主要用于实现控制电路内部的控制。例如接地、合闸等。上下机箱“通信”标志处对应连接。?5.充电电压检测电缆,用于充电电压的检测。 ?接地端子要求两个机箱一定要进行可靠接地才可进行充电操作。后面板2.2.1控制器前面板和发生器前面板?1为控制系统控制显示屏?2为急停按钮,在异常时可以按下停止工作。?3.为测量端用于测量产品两端的残压和冲击电压波形,不建议使用此端测量较低残压值。?4.发生器1.2/50波形输出端。?5.冲击电压测量输出端,可以使用屏蔽电缆直接连接到示波器观看输出的波形峰值,电压输出端变比为60.3:1V。(即示波器电压值*电压变比=输出电压值)
冲击电压发生装置批发价格常德 <常德>天正华意电气设备有限公司常德雷电冲击发生器 自动生成测试图形5.10.1峰值测量: 双通道冲击峰值电压或电流测量模块,2%测量准确度。5.10.2波形测量: 泰克数字示波器及专用衰减器采样率:2GS/s带宽:100M垂直分辨率:9bit 2通道记录长度:10k点5.10.3波形处理:计算机处理系统台湾品牌计算机:作为测试数据管理系统软件: ICM-3000冲击数字采集测量软件5.10.4屏蔽操作台体及隔离滤波电源5.10.5 ICM冲击数字采集测量系统冲击数字采集测量系统由各种前置高压侧的冲击分压/分流器(或罗克夫斯基线圈)、测量传输电缆、后台低压侧二次衰减器(或匹配器)、示波器或高速采集卡、计算机、采集测量控制软件组成;在高压冲击试验中所产生的各种波形,该系统可自动完成采集、传输、测量、计算、处理、记录、保存、打印等功能,能满足各种不同的高压冲击试验中对波形数据的采集及测量的需求,系统、高速、、可靠,完全符合和满足IEC1083-2、GB/T16896.1标准;其中ICM-3000A冲击数字采集测量软件是一套高性能的测量控制软件。该软件与Tektronix公司数字示波器配套使用,它能够通过GPIB接口、RS232串口、USB口、以太网接口方便灵活地远程控制示波器,完成高压冲击试验的采集测量,能在Windows2000/ WindowsXP/Vista操作系统下稳定地运行,其操作简单直观。
常德雷电冲击发生器 技术参数1、输出额定电压:参见表12、输出频率:0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、带载能力:参见表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、测量精度:±(3%满量程+0.5KV)5、电压波形失真度:≤5%6、使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85%RH7、电源:交流50 Hz,220V ±5%,配20KVA变频电源(输入电压127V,输出电压220V)8、电源保险管:参见表1五、仪器结构说明1、控制器面板示意图 图1图1中各部件示意以及功能说明:(1)“地”:接地端子,使用时与大地相连。(2)“控制输出”:输出多芯插座,使用时与升压体的输入多芯插座相连。(3)“对比度”:对比度调节旋扭,用于调节液晶显示器的对比度。(4)“功能键”:其功能由显示器提示栏对应位置提示。(5)“AC220V”:电源输入插座,内藏保险管。(6)“开关”:电源开关。内藏指示灯,开时亮,关时熄。(7)“打印机”:打印测试报告。(8)“液晶显示器”:显示测试数据。
<常德>天正华意电气设备有限公司 冲击电压发生装置批发价格常德常德雷电冲击发生器发生器主要技术参数标称电压 ±300 kV额定能 15kJ额定冲击电容量 0.33μF额定充电电压 100 kV级数 3级电容量 1μF级能 5kJ3.5冲击电压波形试验。1.230%s /5020%s,幅值3%;冲击电压波形参数及其偏差均符合有关GB311及GB13.2 和 GB16927.2冲击电压参数;3.6 输出电压: >20%Un3.7 同步范围:级电压在20%~额定电压范围内,正负极性同步范围不小于20%、(脉冲放大器点火脉冲>±10 kV)3.8 同步放电失控率: <2%3.9 冲击试验次数设定范围 0~99 次 调节精度 1 次3.10 点火范围: 20%-Un3.11 充电电压不稳定度 <±1.0%3.12 基准电压调节范围 0.0~100.0 kV 调节精度 0.1 kV3.13 充电电压与基准电压的偏差 <±1.0%3.14 持续时间:在80%额定电压以上间断工作在80%额定电压以下,可连续运行。300kV/15kJ冲击电压发生器试验设备组成本技术资料是为变压器 电抗器 开关柜 套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由THDY-300kV/15kJ冲击电压发生器本体、ZD-100kV直流充电装置、DF-300kV400PF弱阻尼电容分压器、ICM -3000计算机测量、触摸屏控制系统等组成。4.1、结构特点(含直流充电装置) THDY--300kV/15kJ冲击电压发生器本体结构采用四柱H结构形式,由单只法兰构成的钢体支架平行外挂两只电容器,构成一个稳定的结构组成一级。本体设备为2级,组成组合塔式结构,各级逐级叠接,拆装检修方便,整体结构稳定。
<常德>天正华意电气设备有限公司 冲击电压发生装置批发价格常德常德雷电冲击发生器 系统参数设置:设置控制系统的组成,个功能模块的动作方式,以及系统硬件参数设置,一旦设备调试好,严禁随意改动系统参数。进入方式:在参数设置页面点击【系统参数】切换到密码输入界面(图7-4)。由于系统调试涉及重要的参数调整,必须输入正确的授权密码才可进入高级调试界面。图7-4 密码输入界面5.3.3.输入正确的密码后,点击“确定”按钮,进入系统参数设置界面(图7-5)图7-5 系统参数设置5.3.4.充电回路参数:也就是设置主回路的参数。?【充电电压】:用来设置系统设置电压,防止在设置参数是设置电压过高情况。?【直流分压比】:设置充电电压的采样分压器分压比值,正确的分压比可以直观的以数字方式准确的检测(和设置)到充电电压。?【充电速度】:数值越小速度越慢。变压器原边输入电压控制值。?【中文】&【英文】:切换系统语言,红色为当前系统模式。?本体球隙、陡波球隙参数设置:球隙的自动调整与设置的充电电压对应表;?完成设置:点击【确认】按钮完成参数的设置。5.3.5.球隙对应电压设置【自动球隙1参数】点击进入间隙调整页面自动球隙距离:下图,根据在实际测试中的结果,记录下充电电压从小到大,所对应的球隙距离。输入完毕后,点击【确认并返回保存】按钮。返回到【系统参数设置界面】。
常德雷电冲击发生器200kV冲击电压发生器成套试验设备技术方案一、适用范围本发生器适用于35KV及以下空气间隙、电抗器开关、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波试验。二、一般使用条件海拔高度:1000m环境温度:-5℃~+40℃相对湿度:90%日温差:25℃使用环境:户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波波形畸变率85%(空载300PF时大于90%);冲击电压波形参数及其偏差均符合有关GB311及GB16927标准的要求。7、输出电压大于10%标称电压8、使用持续时间:在70%额定电压以上,每120秒充放电一次可连续运行,在70%额定电压以下,每60秒充放电一次可连续运行。
常德雷电冲击发生器 测量系统结构说明如下:测控一体化工作台为两联柜形式,显示器、键盘鼠标放置在桌面上,计算机主机、示波器、隔离滤波电源、UPS放在办公桌内,继电器、PLC、过电压和过电流保护元件等放置在本体底盘内。 用户在系统界面上选择“波形分析”功能后系统进入测量功能设置界面。测量系统以美国泰克公司的数字存储示波器为波形数据采集平台工作方式的设置由测控软件(具有软件著作权)自动完成。其带宽100MHz,标称分辩率达9bit,采样速度达2.5GS/s,记录长度10M,通道2个;可记录雷电全波、操作波和雷电截波。用户只需根据界面提示,输入各项试验条件即可(用户也可选择其它示波器)。系统可以完成表1所示的各种冲击电压的测量和表2测量误差及系统波形参数分析功能。软件已通过IEC61083-2评测。可使用2002年从德国进口的KAL1000冲击校准仪(仪器具有PTB校准)校准示波器和软件。表1 冲击电压波形及其参数波形 参数雷电冲击标准波雷电冲击陡波 峰值电压波前时间半峰值时间波前陡度时间表2 测量系统不确定度(含分压器)测量的冲击波类测量系统不确定度(含分压器) K %标准雷电波/陡波3冲击电压的所有信息均以位图(.bmp)文件和数据文件(.DAT)格式保存在硬盘上。系统的典型测量功能包括:冲击电压测量和波形分析: 2通道采样速率1.25GS/S不同冲击电压波形的比较和离线分析: 可将试验得到的波形 以数据文件(*.DAT)的格式存盘,从硬盘中读出并显示在屏幕上,帮助用户比较不同冲击试验得到的冲击试验波形试验报告数字化: 点击菜单项“试验报告”可直接进入中文Word ,在已设计好的冲击试验报告模板上编写试验报告。利用Word 强大的处理功能 输入文字,绘制和插入电路接线图,插入试验波形图,存储、打印试验报告等。多时基波形显示: 系统具备将各个通道波形数据(例如变压器的入波电压和示伤电流波形)分别独立按不同的时基显示的功能,方便用户分析波形。
冲击电压发生装置批发价格常德常德雷电冲击发生器400KV弱阻尼电容分压器高压臂电容器由1节组成,额定参数400kV/600微微法,额定雷电冲击耐受电压为400kV。该分压器配备一只低压臂电容器,分压比分别为2000,分压比精度小于±1%;弱阻尼电容分压器的方波响应特性满足GB311标准要求4、残压分压器(1)300KV残压电阻分压器。高压臂电容器额定参数1.25K。该分压器配备一只低压臂主要技术要求高压臂由一级电阻组成额定参数 300kV/2.5KΩ额定雷电冲击耐受电压为300kV低压臂参数 1000V/1.25Ω 分压器分压比为:2000:1 刻度因数不确定度 Kε≤1%过冲:β≤20%部分响应时间:≤100ns6、10KA分流器冲击电流测量采用罗氏线圈1只,电流测量10KA;满足上述测量的电流的要求,响应时间满足国际规定的要求,配齐测量电缆一根;7、调波软件及其附件针对产生8/20uS标准冲击电流波合理配置波头二套、波尾电阻二套;调波电感一套;调波电阻一套。1、配置调波是本体串联并所需的连接件;2、调波电感、电阻、均采用固定的绕线方便替换,调波器件具有足够发热容量,电动力和良好的绝缘性能,结构紧凑和稳定的性能;
<常德>天正华意电气设备有限公司常德雷电冲击发生器自动测控系统本套设备采用具有世界先进水平的计算机测控一体化系统将控制和测量功能组合在一起。控制系统采用了日本三菱公司的PLC可编程控制器,使控制系统实现了小型化、智能化及高可靠性。屏幕采用10”触摸屏。控制部分和本体的信号传输采用光纤传输,具有双向信号处理功能,从而提高了控制系统的可靠性。控制系统中关键的元器件及部件全部选用进口件,如:PLC可编程控制器采用日本三菱公司、示波器采用美国泰克公司等。测量系统具有波形显示、分析、成图和打印等功能。可以按照高压试验的习惯设定测量参数从而自动整定好数字示波器。可自动计算各个波形参数,所采用的计算方法按照GB/T16896.1-1997及IEC1083标准的规定。控制测量系统采用了先进的抗干扰技术,在高电压、强电场的环境下运行,系统测量准确、控制、可靠。控制系统技术说明如下:控制系统的主要目的是控制冲击电压发生器操作,完成正常的充放电过程,所有运行参数均可通过触摸屏的操作来完成,并对设备运行参数进行实时监控。系统控制方式为手动或自动自动控制方式能按规定的程序进行冲击电压试验,在界面显示发生器状态(接地/不接地充电速度充电电压球距等)。
常德雷电冲击发生器 ?急停状态:当按下急停按钮时显示为红色,松开后为绿色。急停按下后不能进行测试。极性状态:显示当前极性的状态,“正”为正极性状态,“负”为负极性状态。?运行状态:上面一行为现实系统运行流程状态,显示当前系统运行的步骤。有故障时,显示故障信息。3.2.3【控制区】主界面总共有4个按钮,分别为“开始试验”、“停止试验”“参数设置”、 “故障复位”,其功能分别为:?开始试验:系统处于停止状态时,显示“开始试验”,当状态栏中状态全部为绿色时,按下“开始试验”设备开始工作。?停止试验:按下可以停止正在进行的试验。?参数设置:设置试验常用参数,包括实验流程,测试位置,系统设置等。?故障复位:状态栏中出现故障时,用于系统的复位。 3.2.4试验参数设置:在测试主页面点击【试验参数】按钮,进入实验参数设置界面(图7-3),可根据试验要求设置测试流程,由系统自动进行测试。参数设置页面总共包括2大块:冲击试验设置、角度控制。3.2.4.1冲击试验设置:?设定充电电压:设置电容器的预期充电电压,单位为V(伏)。可设置的充电电压为100V,额定充电电压为10000V,不得超过12000V。?设定时间间隔:设置每次冲击的间隔时间,单位秒(S)。?设定冲击次数:在当前的极性下,总共自动冲击的次数。?正/负极性:单击负极性按钮,系统会切换到负极性,负极性是一样操作方式。?充电速度选择:系统自动默认为中速档位,点击右侧绿色按钮进行选择,无论选择那个档位,系统断电后自动默认为中速档位。?确认/返回:点击触摸按钮【确认】,系统自动设置相关动作,并进入预备测试模式,保存设置参数,下次启动页面显示为本次设置的参数。?手动触发:点击一次后,触发球动作一次。系统参数设置:设置控制系统的组成,个功能模块的动作方式,以及系统硬件参数设置,一旦设备调试好,严禁随意改动系统参数。进入方式:在参数设置页面点击【系统参数】切换到密码输入界面。由于系统调试涉及重要的参数调整,必须输入正确的授权密码才可进入高级调试界面。
<常德>天正华意电气设备有限公司 冲击电压发生装置批发价格常德常德雷电冲击发生器测控系统技术协议5.1 ICM控制系统采用ICM型控制系统为冲击电压发生器主体部分提供各种控制,完全满足冲击试验的各种控制功能。ICM控制系统采用进口器件,前置发生器本体、直流充电电源控制。控控制界面5.2ICM控制系统以日本三菱公司的FX2N系列可编程控制器为核心器件,因而控制器的体积非常小巧,自成独立单元。控制器可实现手动控制和自动控制。5.3 控制系统采用液晶触摸屏操作,具备以下控制功能:设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动发出触发可自动或手动响警铃报警具有充电过电流和过电压自动保护可选择试验程序进行程序控制(选项)5.4 控制系统可根据设定的充电电压和充电时间自动进行充电,充电电压和充电时间可在控制器上的液晶屏数字整定。5.5 控制系统采用两芯光纤传输控制命令和反馈设备状态,因而避免了电磁干扰,提高了控制系统和计算机的性。5.6控制系统采用函数控制恒流充电方式,充电电压的稳定度可达到0.5%。5.7 控制系统可选择冲击电压发生器使用电动球隙或脉冲间隙触发。
